刹车盘生产线

刹车盘生产线DLCK400是蓝牙数控装备有限公司最新研发的新产品,此产品为刹车盘生产专用设备,加工可完成刹车盘、制动毂等盘类工件正面的端面、内孔、倒角工序,二序加工可完成工件的反面端面、外圆、精车内孔工序。通过传输线传输工件,从而实现工件的柔性加工。

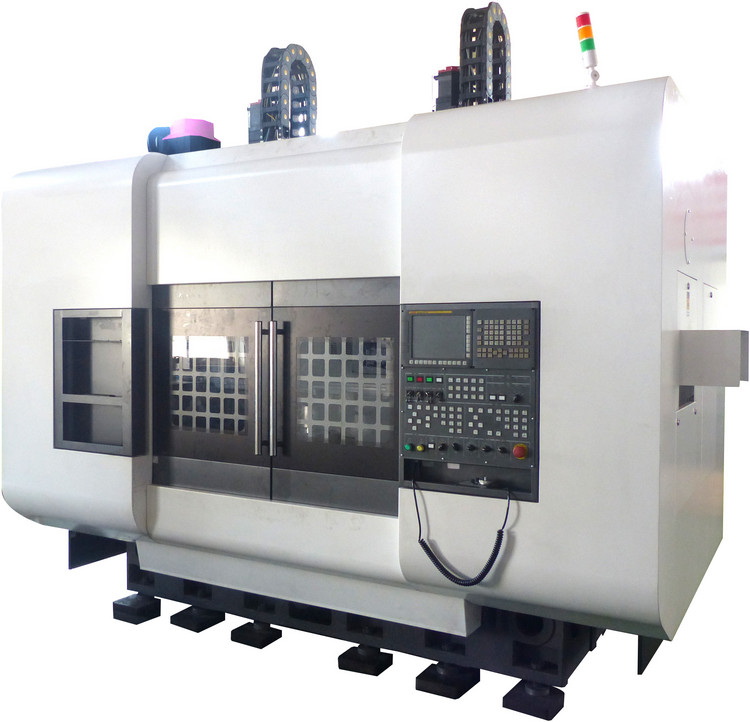

刹车盘生产线DLCK400外观图
刹车盘生产线DLCK400外观图

刹车盘生产线DLCK400刹车盘加工流程:

工件放入机前机动滚道→进入前伸缩式料盘→倒立主轴抓取工件→倒立主轴车削工件→倒立主轴与正立主轴对接工件→正立主轴车削工件→正立主轴精车煞面→正立车刀架抓取工件→后伸缩式料盘同时接取刀架和钻孔主轴上的工件(双工位料盘)→后伸缩式料盘右移位置1→钻孔主轴抓取左工位工件→后伸缩式料盘右移位置2→工件由机后机动滚道送出。
刹车盘生产线DLCK400内部图

刹车盘生产线DLCK400优势及特点:

1.自动上下料,独特的上下料组线方式,减轻人工劳动强度,还可以节省辅助时间,降低制造成本。
2.大扭矩主轴,刚性好,承载能力强适应能力强,通用性高。
3.同步行程控制,节省辅助时间,自动化集成度高。
4.快速产品换型,视觉识别系统和定位系统。
5.快速安装生产,便捷的操作空间,顺畅的物流空间,智能化生产控制系统,集约的占地空间。

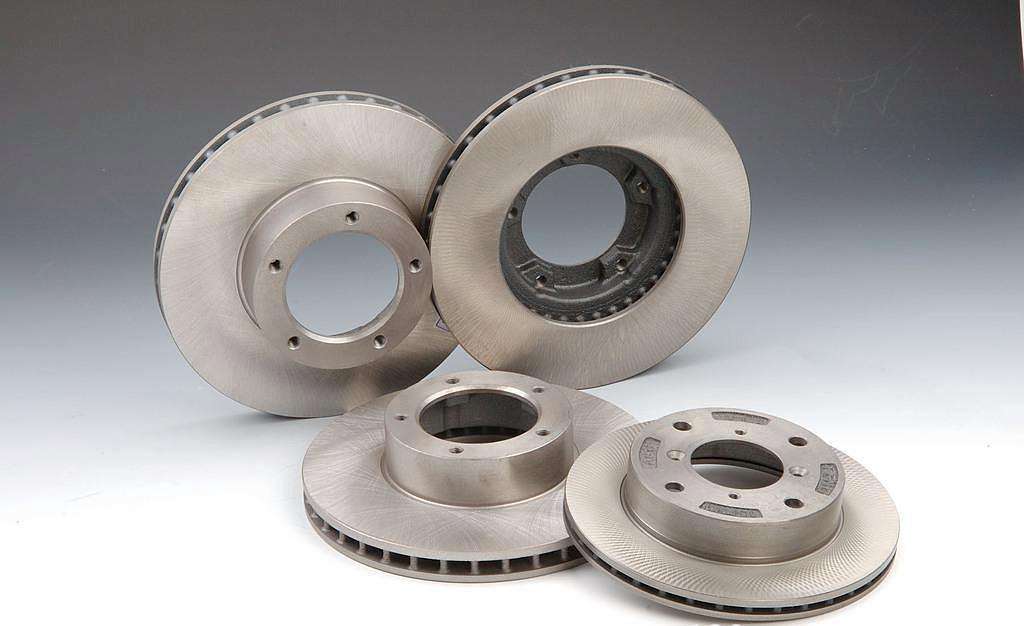

刹车盘生产线DLCK400刹车盘生产样品:
刹车盘生产线DLCK400刹车盘生产样品
刹车盘生产线DLCK400主要结构特点:
1. 床身等铸件
床身、拖板等采用热对称式箱型筋板铸铁结构,热对称可减小热变形,保持稳定的机床精度;箱型筋板结构提供重切削时的强大刚性;床座内部排屑面采用大倾斜角,整体铺不锈钢导屑板,便于铁屑滑落,防止铁屑堆积;防护固定面与防护严密搭接,杜绝床身防护结合部位漏水;并配备前置螺旋式排屑器+后置刮板式排屑器;采用螺旋式调整垫铁方便机床水平调整;采用支腿式床座底面方便机床铲运。此外在选用铸件是我公司严格把关,保证铸件的质量。
2.主轴
    主轴单元为台湾高精度、高刚度专用立车套筒式主轴;采用高刚度轴承支撑结构,主轴前端轴承采用NSK NN30系列双列短圆柱滚子轴承+接触角为30度的130BAR双向推力角接触球轴承,后轴承采用NSK NN30系列双列短圆柱滚子轴承;整个主轴具有刚性好、回转精度高、寿命长、温升低、精度保持性好、易维护的特点;采用大功率主轴伺服电机驱动,皮带1:2.5减速,保证主轴所需的输出扭矩,实现重切削。
3.排屑
机床前面配备前置螺旋式排屑器+侧面后置刮板式排屑器;床座内部排屑面采用大倾斜角,整体铺不锈钢导屑板,防止铁屑堆积,便于铁屑滑落到螺旋排屑槽中。
4.数控系统
数控系统为FANUC Oi-TF(单/双通道)系统;主轴采用大功率主轴伺服电机驱动;各进给轴采用交流伺服电机驱动,精度高性能可靠。
5.夹具选择
夹具模块化设计,分为主、副卡爪,更换工件时只更换副卡爪,节省换型时间,提高设备利用率。
6.检测工具
在线测量系统,对被加工的工件进行检测,可对尺寸误差、刀具磨损自动补偿,产品的稳定性和致性有效提高。
刹车盘生产线DLCK400产品参数:
刹车盘生产线DLCK400产品参数

蓝牙数控装备有限公司合作流程:

蓝牙数控装备有限公司合作流程
